最近中文字幕 I 91高清完整版在线观看 I 在线观看成人小视频 I 亚洲毛片视频 I 亚洲精品自在在线观看 I 成人av手机在线 I 国产精品成久久久久三级 I 久久香蕉一区 I 五月婷婷丁香色 I 四虎国产 I 性色视频在线 I 久久观看

水硬性耐火澆注料是由耐火顆粒基料、粉料及其他不同屬性的外加劑組成，在加水攪拌后具有一定強度的不定形產品。施工完畢拆模后的澆注料如果沒有及時進行烘爐，在放置過程中有時表面會出現長白毛并慢慢起砂、粉化，用手觸摸能明顯感覺到掉砂的現象，稱為返堿現象。

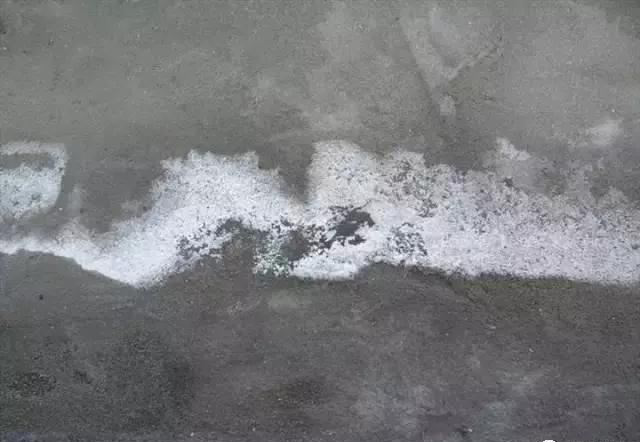

反堿現象

返堿比較容易在夏天發生，如果不及時采取措施，將會對施工體的質量造成較大影響。

返堿的原因有很多，主要體現在以下幾個方面：

1.原材料中堿性物質的影響

耐火澆注料原料中含有Fe2O3及Na2O、K2O等堿金屬氧化物，這些堿金屬氧化物在與水結合攪拌后形成凝結硬化，生成游離水漂浮在其表面的水中，會帶有松散的膠狀白色沉淀物；耐火澆注料表面未水化的水泥顆粒遇水后形成飽和溶液，隨之沉淀出鋁膠和水化鋁酸鈣，與堿金屬碳酸化合物發生反應形成返堿。耐火澆注料原料、作為結合劑的鋁酸鈣水泥、各種添加劑、減水劑、促凝劑、防爆劑等材料中往往都含有少量的堿金屬氧化物，其所含的堿部分可以溶入水中，榮盛耐材別是分散劑中的堿，幾乎全部溶入水中，這些溶入水中的堿金屬就可以通過毛細孔向硬化體表面遷移，到達表面后再與空氣中的CO2反應形成碳酸鹽，碳酸鹽與水泥水化產物反應產生返堿。返堿后澆注體表面會有白毛 、掛白霜，返堿雖然不會影響澆注料的整體性能，但會造成澆注料表皮粗糙不平，影響外觀。

主要化學反應方程式為：

澆注料體系內部 Na+離子的擴散和反應：
Na2O+H2O → 2Na? + 2OH?
2Na?+2OH?+CO2+H2O → Na2CO3·xH?O

碳酸鹽繼續和鋁酸鹽水泥的水化產物發生反應：
Na2CO3+CaO·Al2O3·10H2O → CaCO3+Na2O·Al2O3+10H2O
2Na2CO3+2CaO·Al2O3·8H2O → 2CaCO3+Na2O·Al2O3+2NaOH+7H2O
3Na2CO3+3CaO·Al2O3·6H2O → 3CaCO3+Na2O·Al2O3+4NaOH+4H2O

上述反應式中的反應產物NaOH會與大氣中的CO2反應再次生成Na2CO3,新生成的Na2CO3又再次與水化鋁酸鈣反應再次形成NaOH，這種反應不斷循環往復進行，水化鋁酸鈣就會不斷被分解，鋁酸鈣水泥硬化體就會逐漸被瓦解。也就是說，由于堿的存在，它可以做為一種媒介物，促進大氣中的二氧化碳對鋁酸鈣水泥的水化產物進行侵蝕。

2.氣孔率和氣孔孔徑大小

拉法基公司通過大量對基于礬土水泥結合的澆筑料的研究發現，澆注料的氣孔率是影響堿化現象的主要因素之一。氣孔率的多少及氣孔孔徑的大小會影響堿金屬成分向硬化體表面的遷移，對返堿的產生有重大影響。

3.環境濕度

通過不同環境濕度對基于礬土水泥結合的輕質澆注料粉化現象的研究，結果表明：環境濕度越大，堿化現象越明顯。

返堿現象的解決辦法

1.脫模養護后的澆注料及時烘烤。

澆注料返堿關鍵在于游離水的存在，要解決此問題就必須及時將游離水排出，在堿金屬和堿土金屬物質遇水轉化為氫氧化物遷移前形成穩定化合物，從而杜絕返堿現象發生。

澆注料脫模后若發現返堿現象，需要做的就是盡快烘烤以排除水分，消除澆注料內部的鈉鹽的存在，使堿滯留在澆注料體內不再向表面移出。如果不能及時烘干就要做好澆注料環境密閉，在澆注料的表面覆蓋塑料薄膜，從而阻止水分攜帶著堿向表面移出。

2.在新施工的襯里層表面涂抗滲透有機涂料。

新施工的澆注料如果不能及時烘干，那么可以在表面覆蓋塑料薄膜或在新施工的襯里層表面涂抗滲透有機涂料，在固化24小時后再涂一次同樣的涂料，從而阻止水分攜帶著堿向表面遷移。如采用抗滲透有機涂料，涂料應有顏色，以便區分涂刷區域和未涂刷區域，涂料燃點一般可在150℃左右，設備運行時，完全可以燃燒清除。

3.從耐火澆注料自身解決。

選用低堿含量的耐火原料，提高耐火澆注料黏度及快速硬化，這樣可降低堿金屬氧化物遷移速度，同時加強質量管理，如在施工時嚴格控制加水量，防止加水過多。
